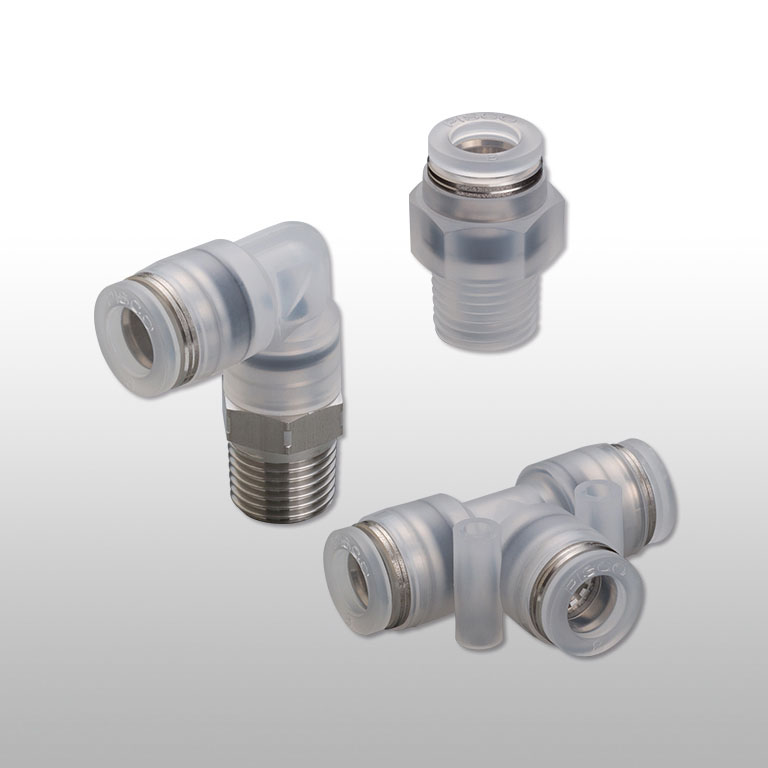

PP型/SUS304管接头
本体采用了符合无尘环境的PP材料，密封材料采用了EPDM。
树脂本体为半透明色，可确认流体（液体）。也便于确认卫生状况。无油规格可对应更广泛的行业需求。螺纹部材料有2种选择。根据客户的使用需求，可选择PP树脂或SUS304。可对应特殊规格。密封橡胶材料：EPDM
可根据客户需求，将材料变更为FKM或NBR。金属部分不会接触到液体。螺纹部材料：SUS304除外包装规格有2种选择。选择标准包装或使用洁净空气清洁后，在ISO6 级无尘室内包装完成的无尘室内包装规格。进行缠绕密封带或密封涂层加工。螺纹部材料：SUS304可对应缠绕密封带或密封涂层加工。螺纹部材料：PP树脂仅对应缠绕密封带。提供适用于需要防尘和防油污的各种制造工程的无尘室清洁包装。（选购）在无尘室内使用HFE（氢氟醚）进行真空超声波洗涤后，真空包装。
规 格
| 使用流体 |
空气、水、其他化学药剂（有一定条件※1） |
| 最高使用压力 |
1.0MPa（在0～20℃之间时）※2 |
| 负压范围 |
-100kPa |
| 使用温度范围 |
0～80℃（不可冻结）※带有密封加工：0～60℃（不可冻结） |
警 告
※）当使用流体为水或其他液体时，请务必遵守以下规则。
使用水或其他液体时，请把波动压力控制在最大压力范围以下。
可使用未混入杂质或污染物的日本国内自来水。使用其他的水时，请事先进行实机测评确认。
使用化学药剂或混合气体时，请先确认是否符合碧士克的规格条件后再进行使用。
警告※2）使用温度超过20℃时的最高使用压力，请参考以下「使用温度与最高使用压力关系图」。
适用尺寸
| 管子尺寸 |
|
| 毫米(mm) |
φ4, φ6, φ8, φ10, φ12 |
| 英寸 |
φ1/4", φ3/8", φ1/2" |
φ4mm毫米产品与φ5/32"英寸产品通用，φ8mm毫米产品与φ5/16"英寸产品通用。
| 螺纹尺寸 |
|
| 公制螺纹 |
M3×0.5, M5×0.8 |
| 锥管螺纹 |
R1/8, R1/4, R3/8, R1/2 |
形状与点击购买
螺纹与管子的连接（螺纹部：PP）（5种形状）

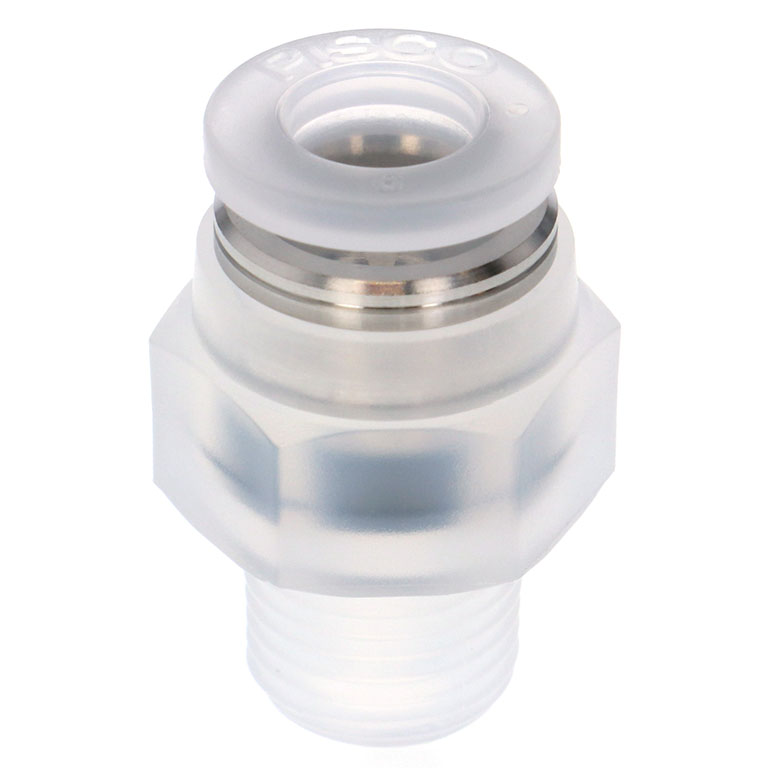

| 直通PPC
|

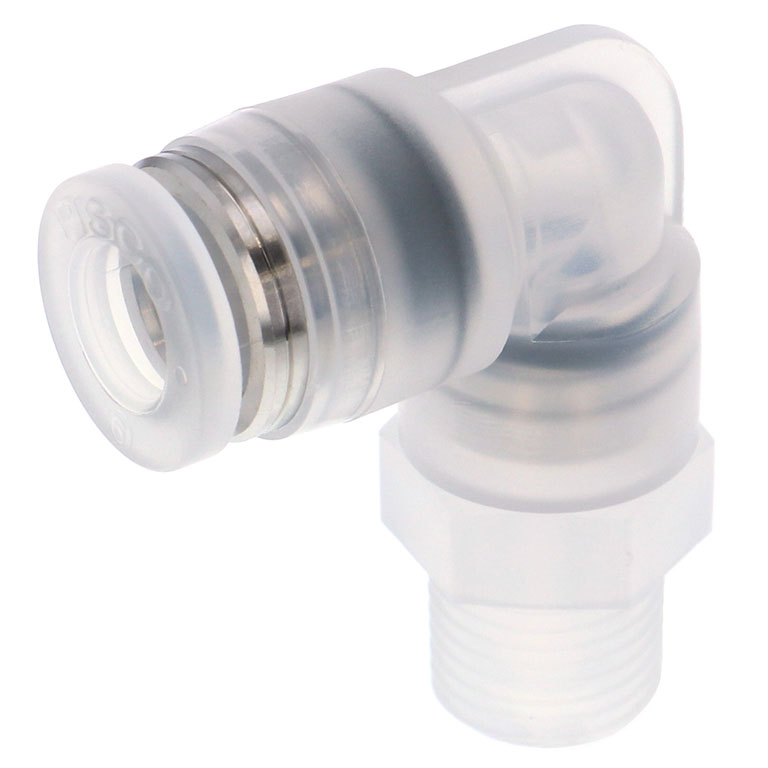

L型弯头PPL
|

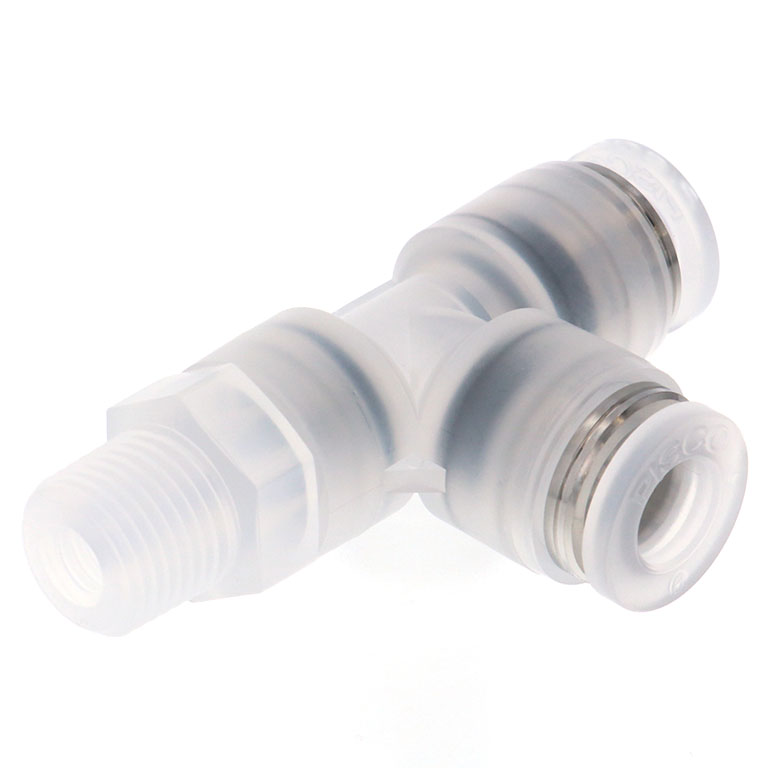

T型歧管PPB
|
三通歧管PPD
|

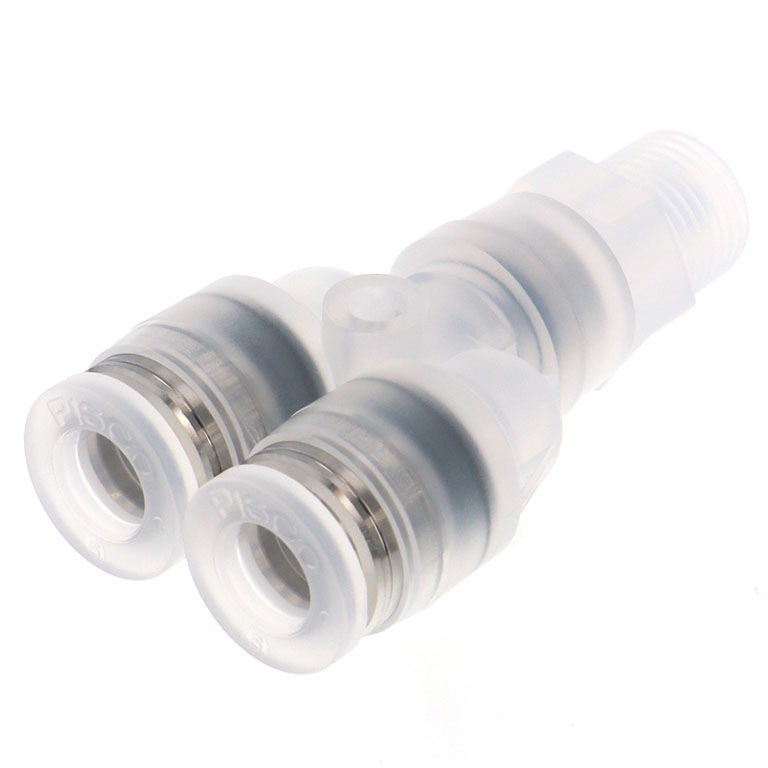

Y型歧管PPX
|
螺纹与管子的连接（螺纹部：SUS304）（5种形状）

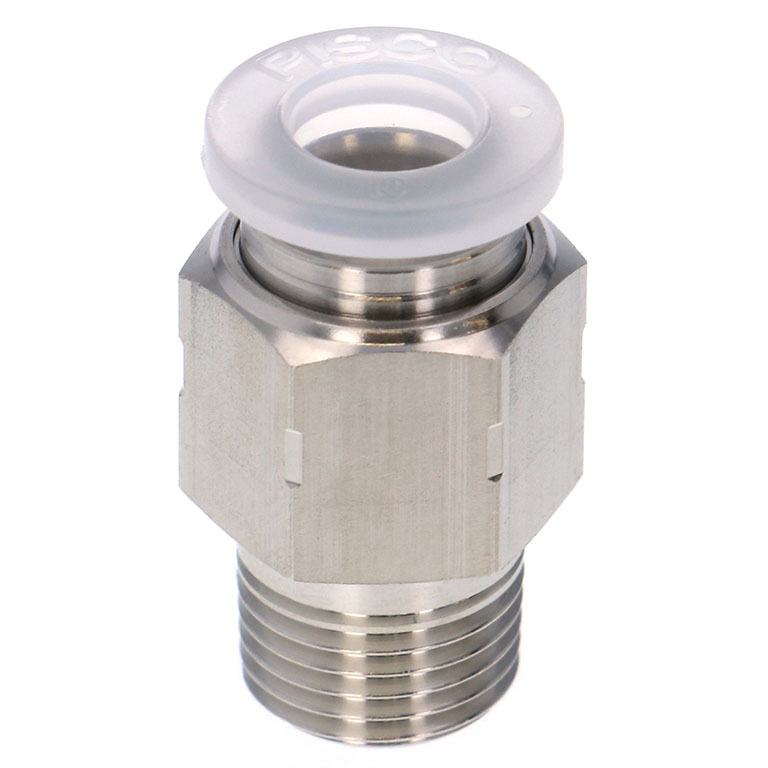

| 直通PPC-SUS
|

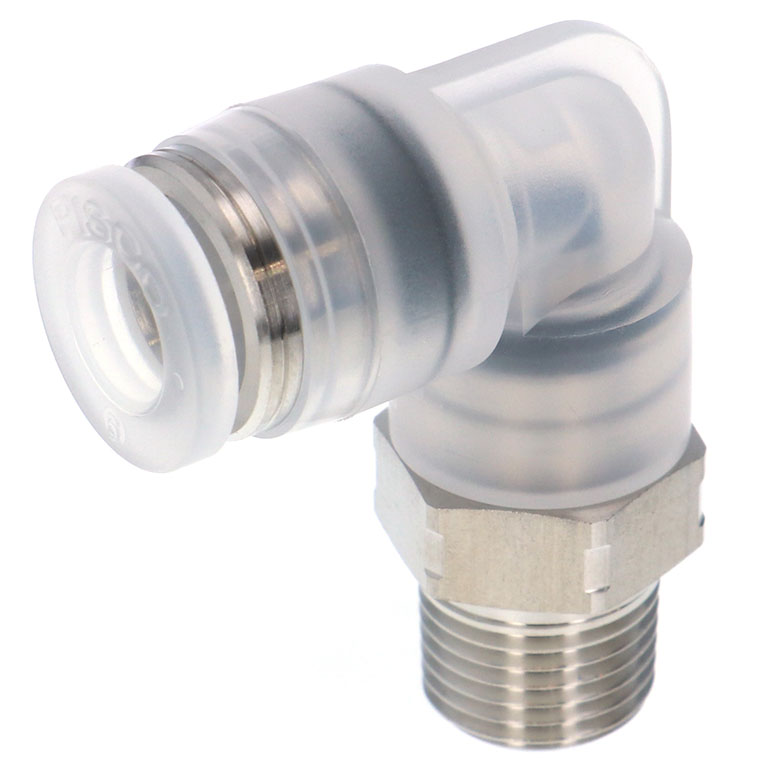

L型弯头PPL-SUS
|

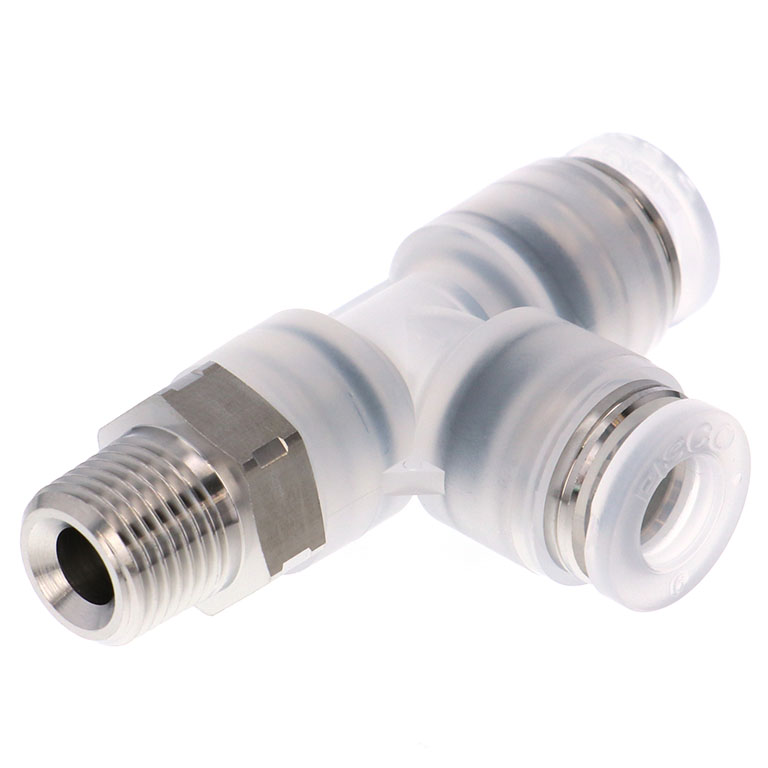

T型歧管PPB-SUS
|

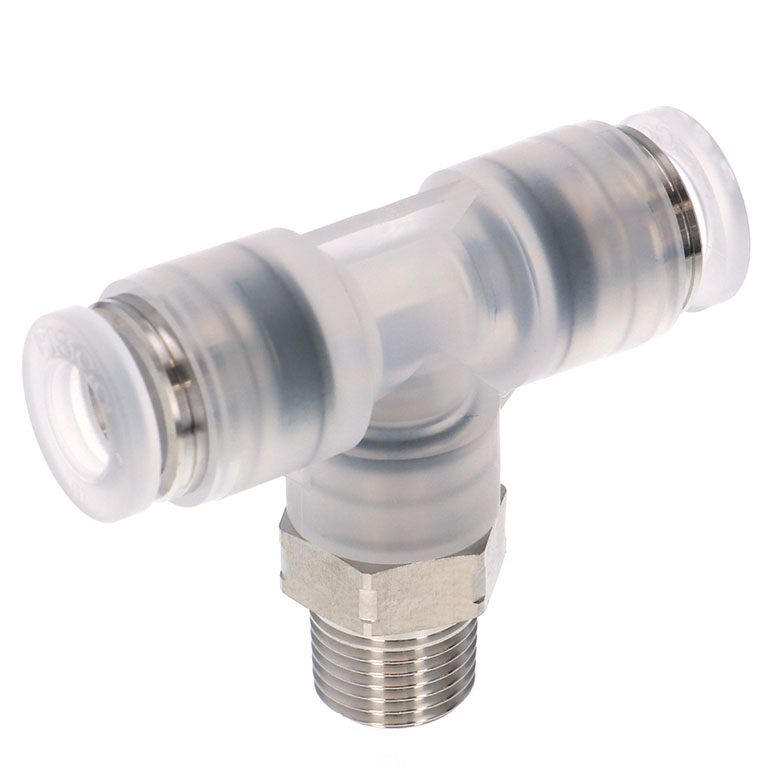

三通歧管PPD-SUS
|

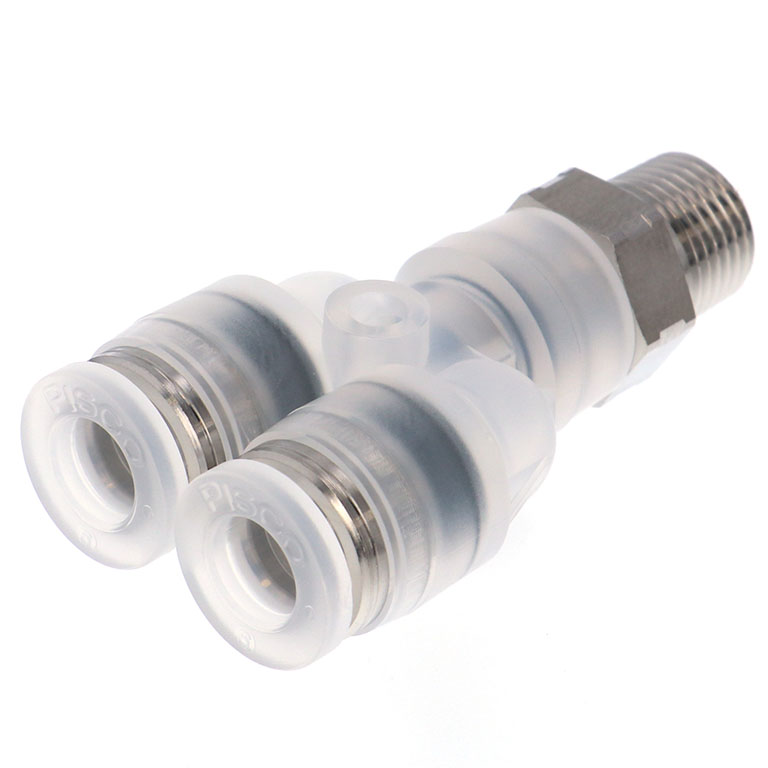

Y型歧管PPX-SUS
|
管子与管子的连接（8种形状）

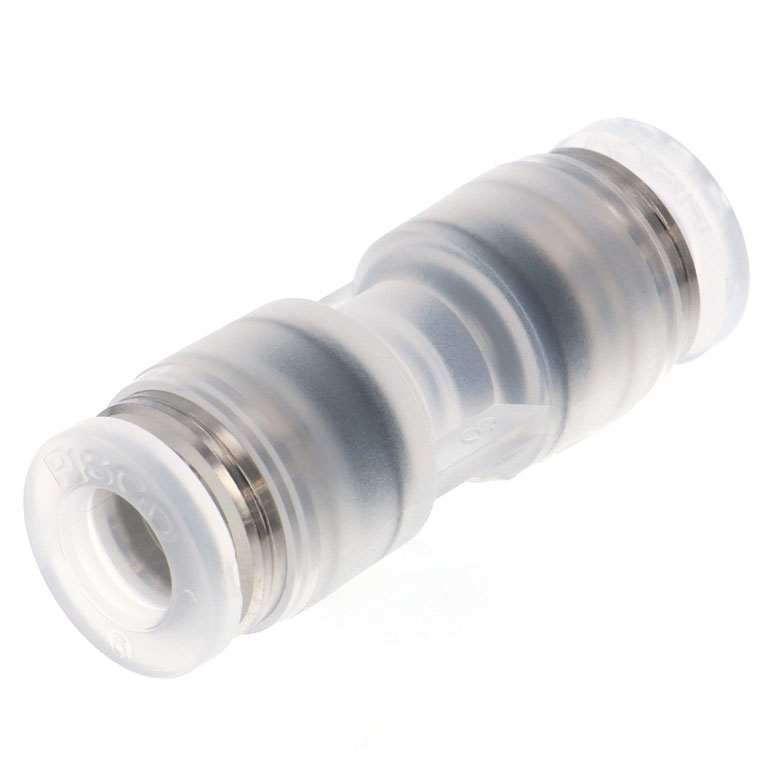

| 联管直通PPU
|

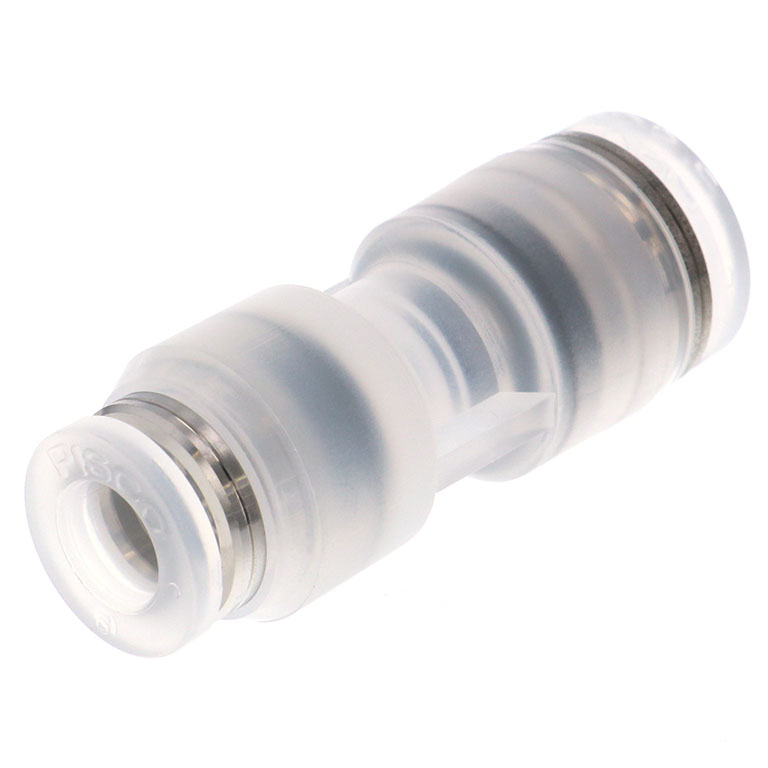

异径直通PPG
|
嵌板式直通PPMP
|

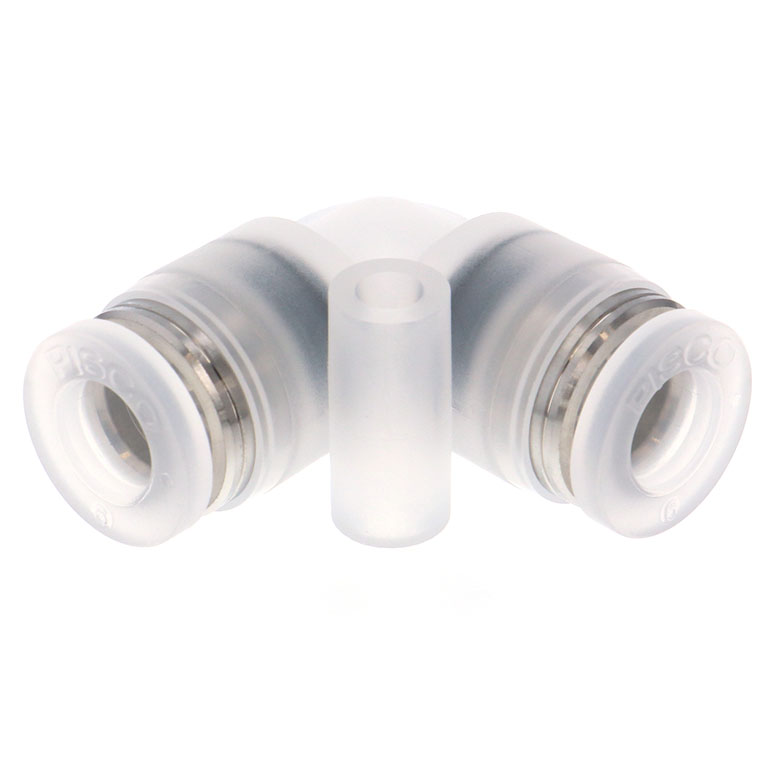

联管弯头PPV
|

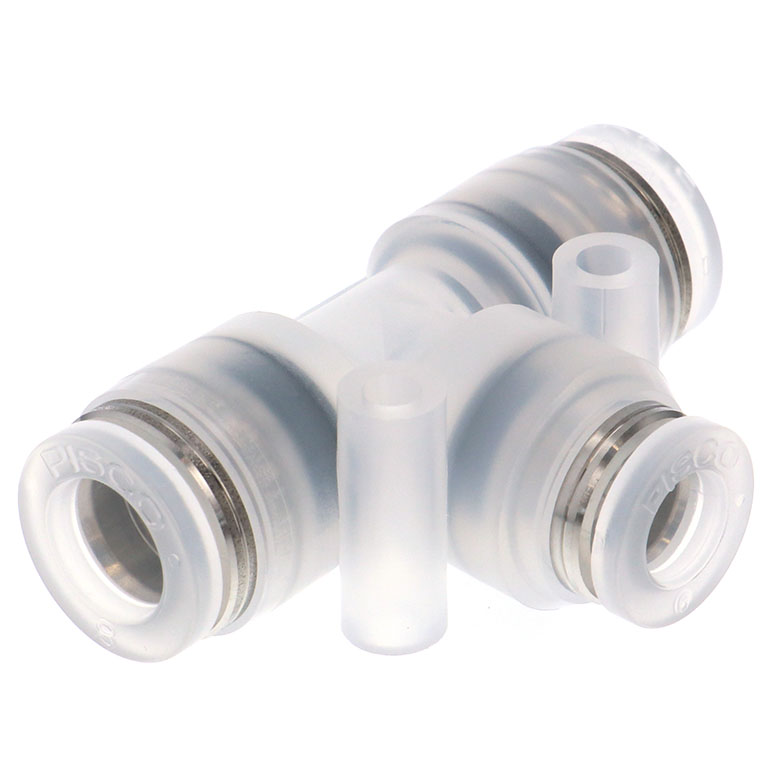

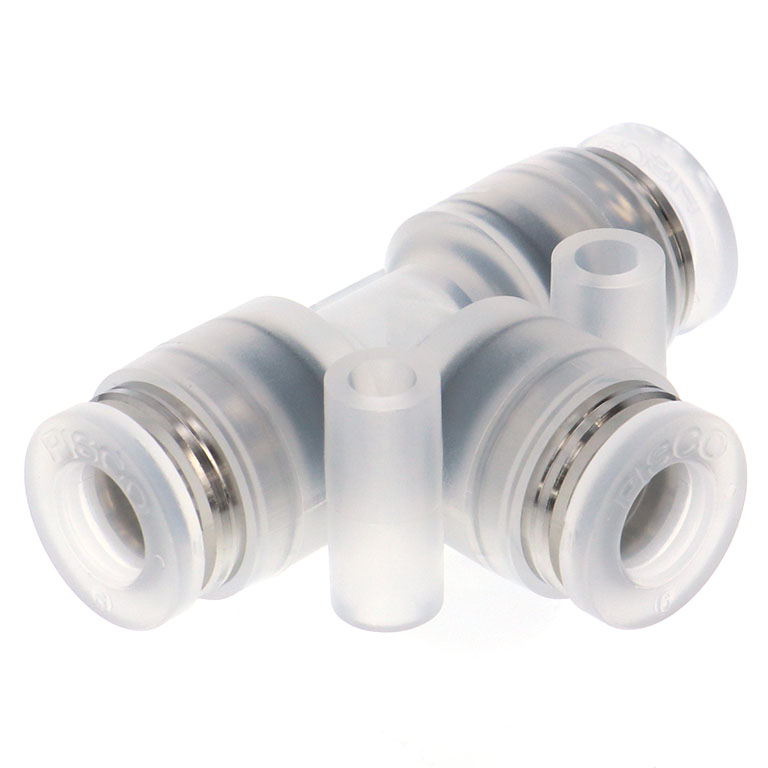

T型三通PPE
|
| 异径三通PPEG
|

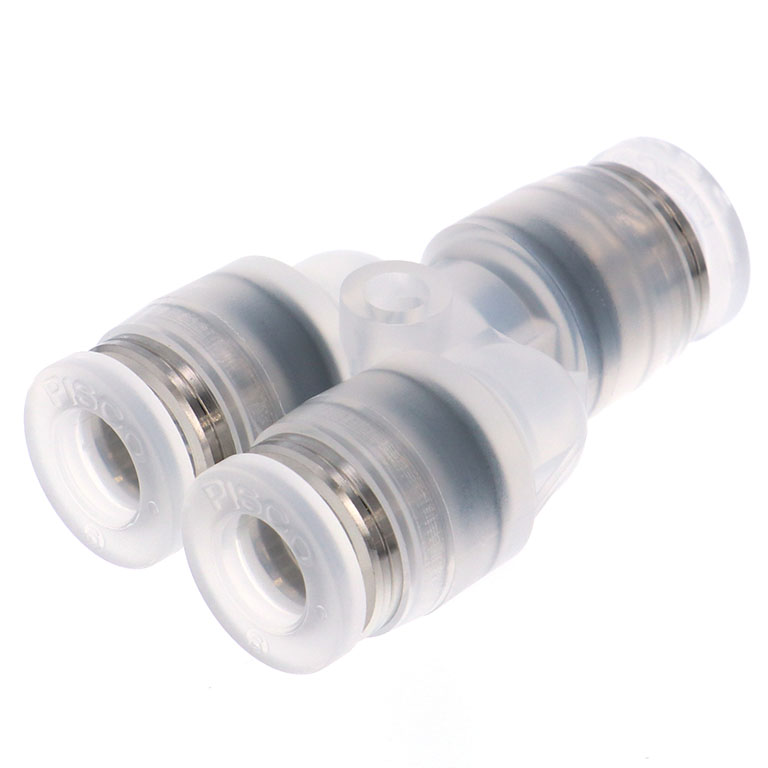

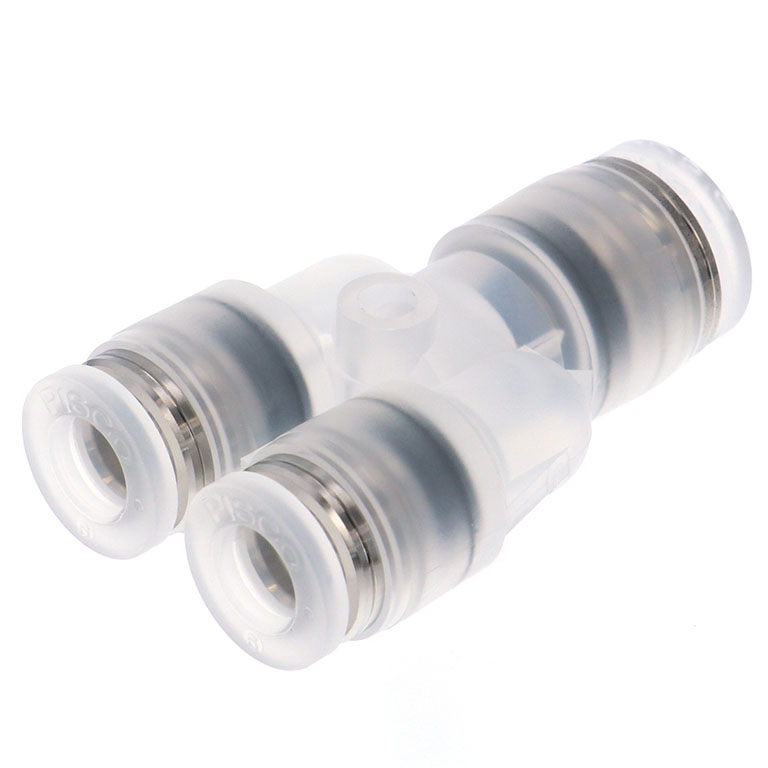

Y型三通PPY
|
Y型异径PPW
|

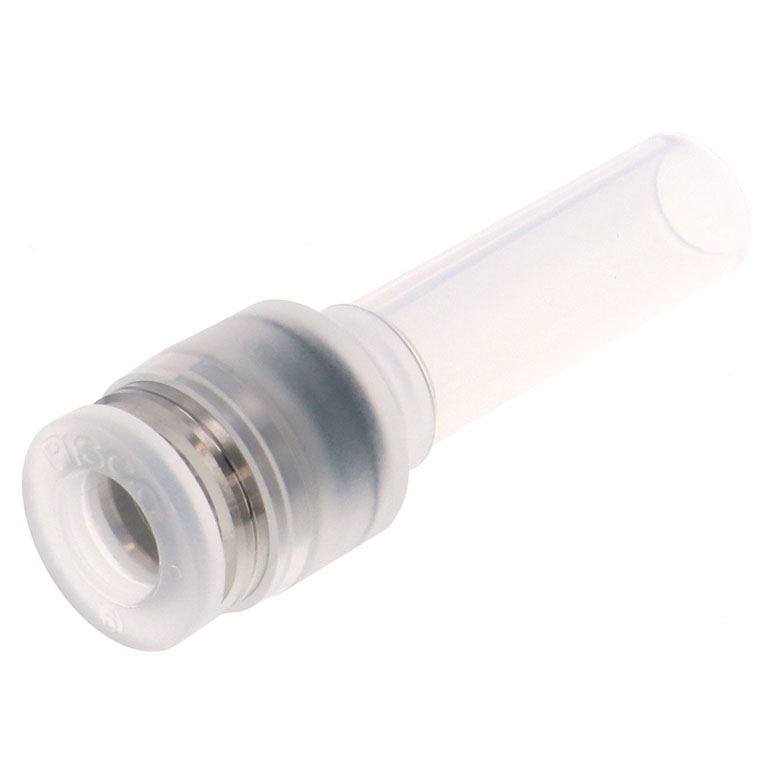

直通适配接头PPGJ
|

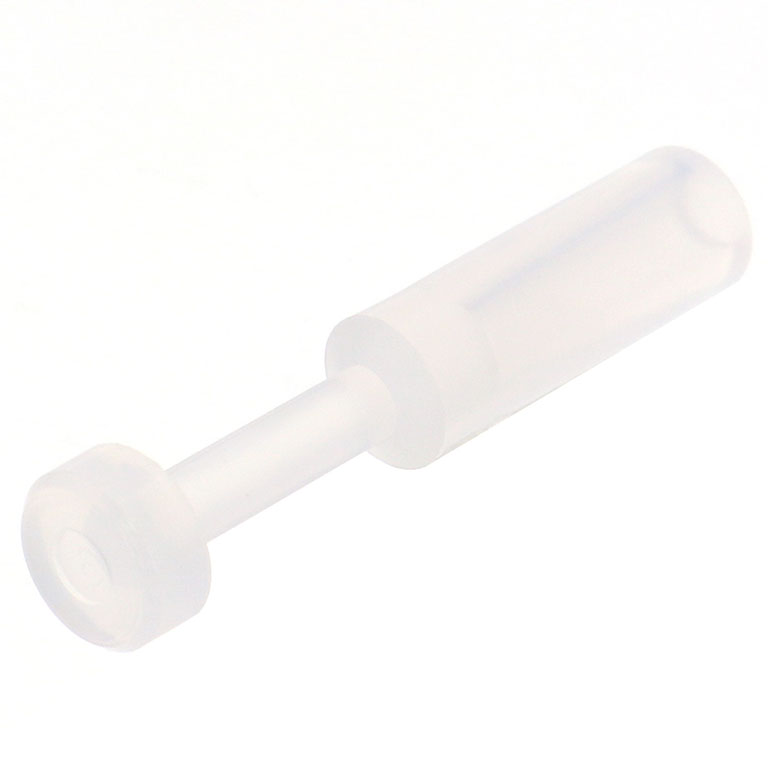

塞子PPP
|
个别注意事项
警告
1.使用流体为化学药剂、混合气体时，请先确认管接头的耐化学性后再进行使用。由于有些使用条件可能会导致接头本体破损、管子脱落或泄漏。
2.当使用流体为水或其他液体，并且不满足规格要求的所有条件时，请勿使用。否则会造成接头破损、管子脱离、泄漏等问题。
3.本产品可以选择密封橡胶材料，但从外观无法区别密封材料，因此打开包装时请注意不要与其他密封材料的产品混淆。混淆后可能会造成使用者无法预测的情况发生。
5.本产品的最高使用压力随温度的改变而变化。使用时，请务必参考「使用温度与最高使用压力关系图」，并在其范围内使用。
注意
1.EPDM(密封橡胶材料) 对于矿物油的耐油性较差，因此不适用于一般空压气路内的配管。
2.在螺纹部使用密封带或密封涂料时，请从螺纹的末端留出1.5 ～ 2 个螺牙进行缠绕或涂抹。
3.安装螺纹部分为树脂型锥管螺纹时，应先用手拧紧后，再用扳手等工具拧紧加固2 ～ 3 圈。此时，如过度拧紧可能会造成螺纹部分破损，拧紧不到位则可能会导致螺纹处松动或泄漏。
4.由于树脂制螺纹部在长时间的使用后会发生蠕变现象从而导致微量的泄漏。因此请进行定期检查，发生泄漏时请将其再次拧紧。如果再次拧紧也失效时，请更换新产品。
5.本产品为无油规格，管子安装时会比标准型紧一些。使用时，请确认管子是否插到底。安装时，可以在管子上涂抹一些允许使用的液体使其变得更容易装配。
6.紧固嵌板部的安装螺母时请参考下表的拧紧扭矩。在高温环境下长时间使用，可能会由于蠕变现象而造成螺纹松动，因此请进行定期检查并按照下表的拧紧扭矩进行再次拧紧。如果再次拧紧也无法得到改善时，请更换新产品。
7.接头的耐腐蚀性与发尘量根据使用环境而变化。担心对使用设备有影响时，请事先根据使用条件进行测评。
|
