迷你型管接头
特长
与标准型接头相比,成功将体积小型化40%。
超小型产品的管子装卸也十分简单。释放环采用了椭圆形状。
迷你型产品采用了从刚上市初一直沿用至今的方便按压的椭圆形释放环。
为了便于操作,标准型产品的释放环采用了圆形,迷你型采则为椭圆形。
φ1.8, φ2mm尺寸最适用于小型致动器等产品的配管。
最适用于无尘环境内配管的无尘室包装。(选购)使用氟系润滑油,用洁净空气进行清洁后,在ISO6 级无尘室内进行包装。
规格
使用流体 |
空气 |
最高使用压力 |
1.0MPa |
负压范围 |
-100kPa |
使用温度范围 |
0~60℃(不可冻结) |
适用尺寸
管子尺寸
毫米(mm) |
φ1.8, φ2, φ3, φ10, φ6 |
英寸 |
φ1/8", φ5/32", φ3/16", φ1/4" |
螺纹尺寸
公制螺纹 |
M3x0.5, M5×0.8, M6×1 |
锥管螺纹 |
R1/8, R1/4, R3/8 |
公制内螺纹 |
M3x0.5, M5×0.8 |
统一螺纹 |
10-32UNF |
美标NPT螺纹 |
NPT1/16, NPT1/8, NPT1/4, NPT3/8 |
形状与点击购买

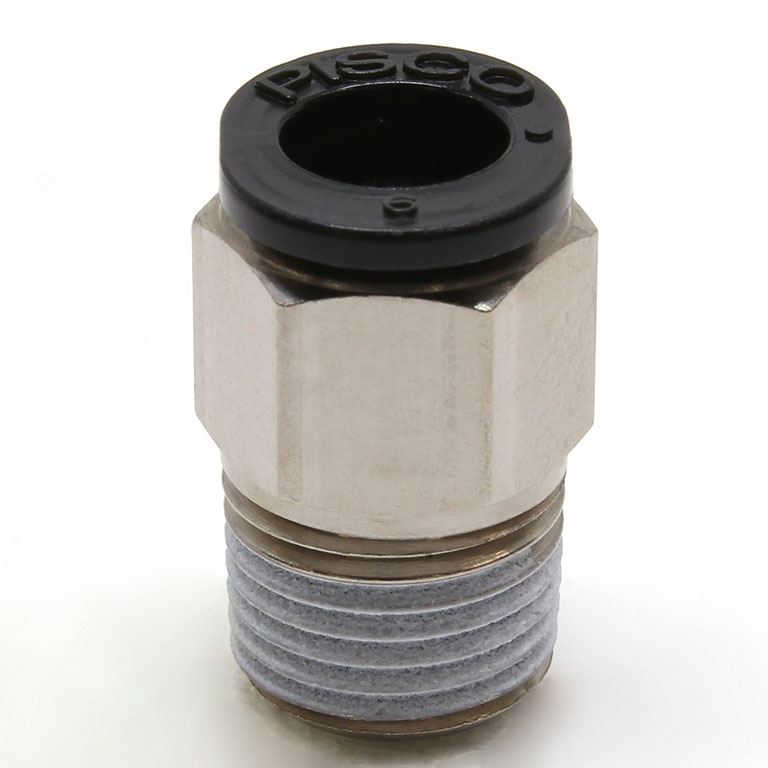

直通 |

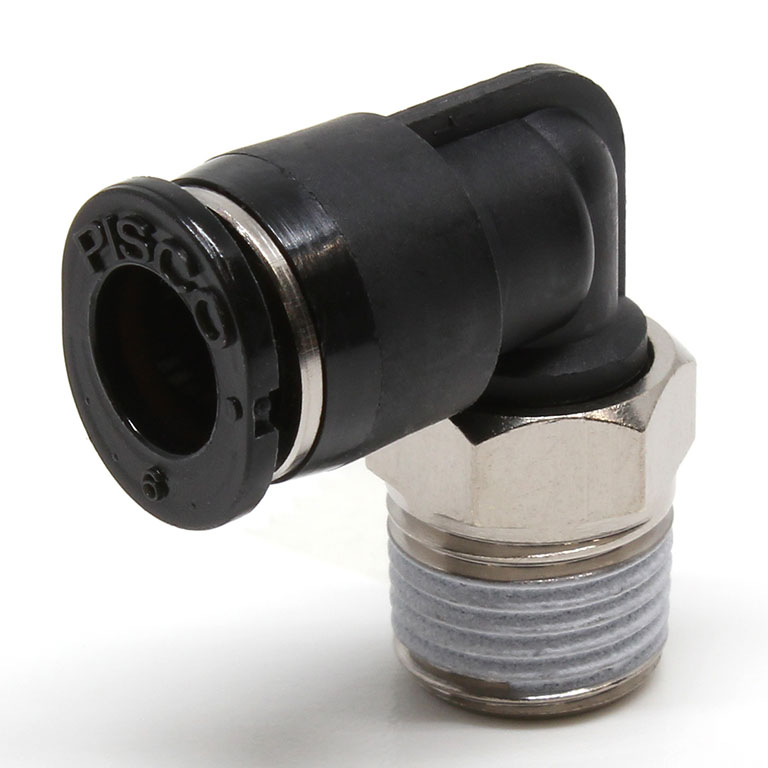

L型弯头![l型弯头](../uploadfile/WebEditor/2023510224719445.jpg) |

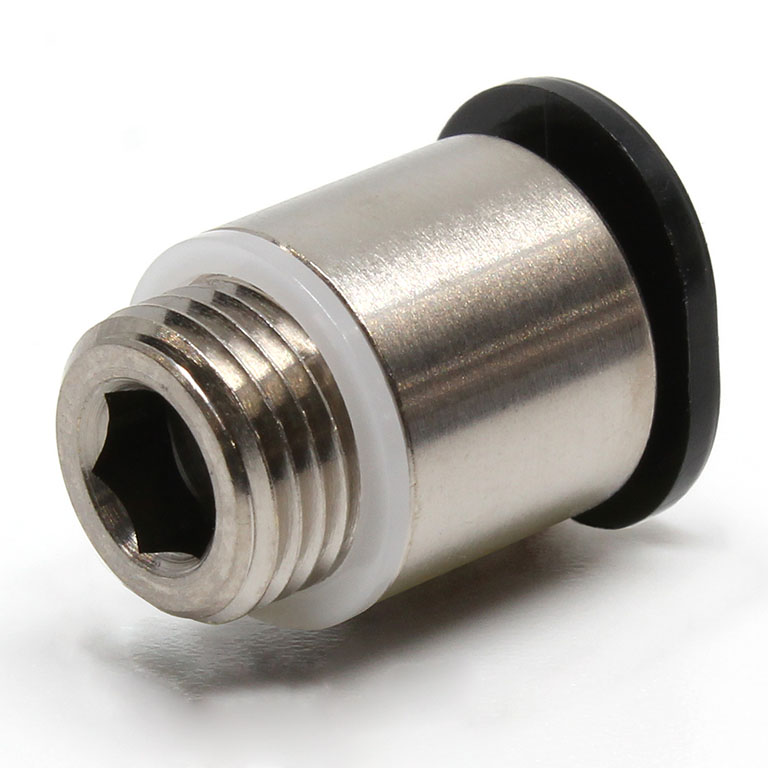

内六角细牙直通![内六角型细牙直通pcc](../uploadfile/WebEditor/2023510224810675.jpg) |

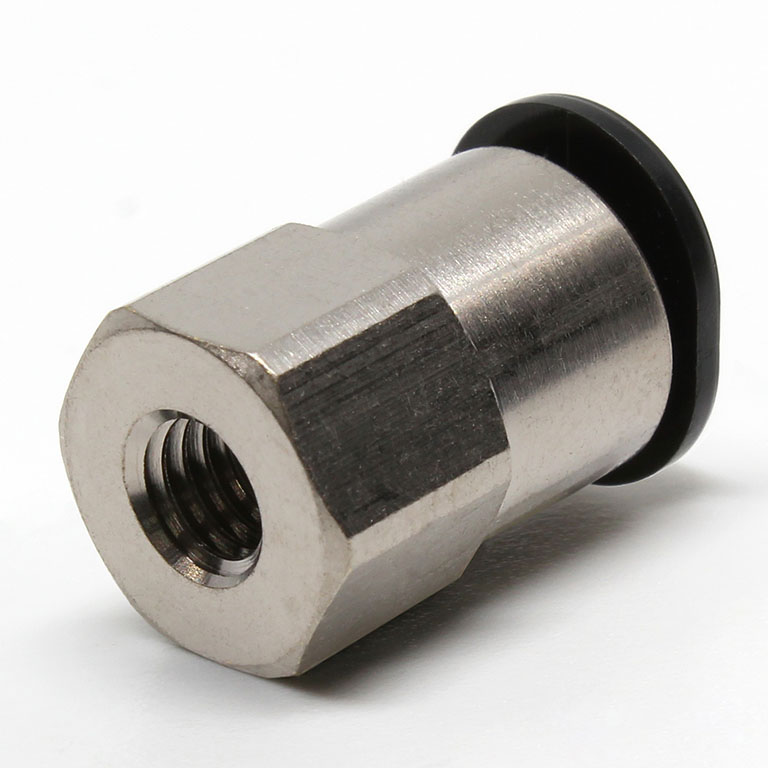

内螺纹直通 |

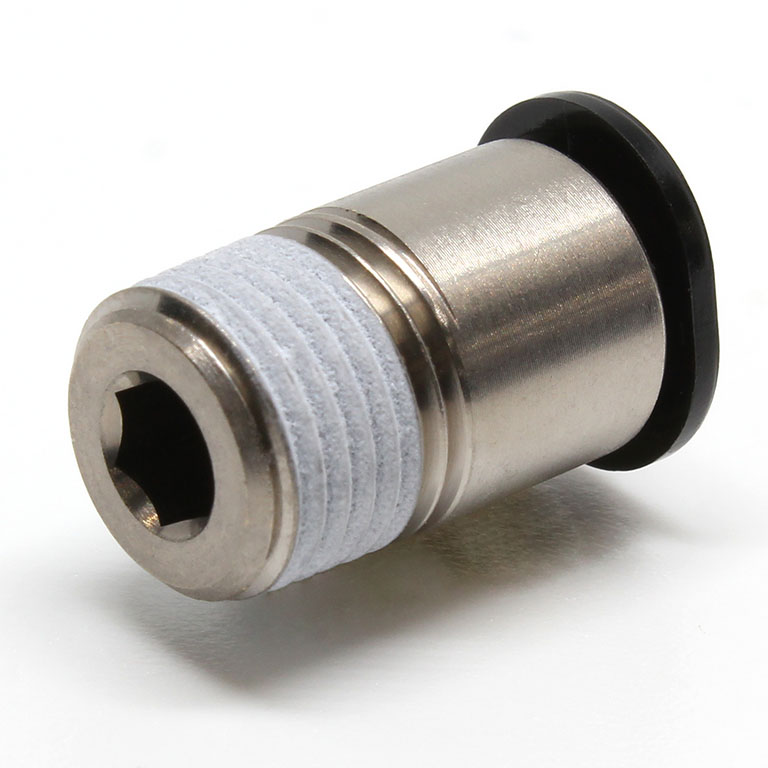

内六角型直通![内六角型直通](../uploadfile/WebEditor/2023510224948570.jpg) |

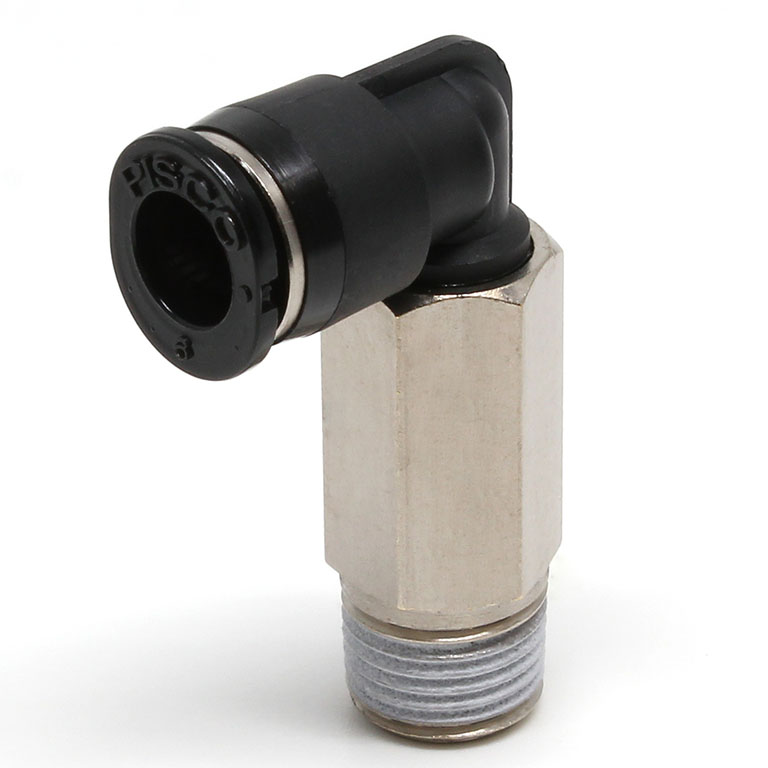

加长L接头![](../uploadfile/WebEditor/2023511205351801.jpg) |

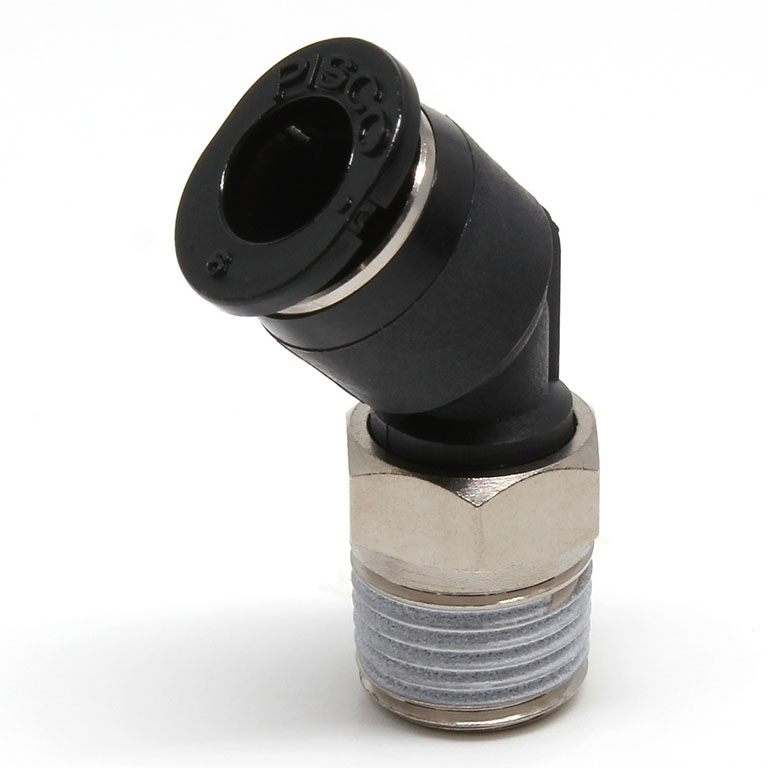

45度弯头![](../uploadfile/WebEditor/2023511205446810.jpg) |

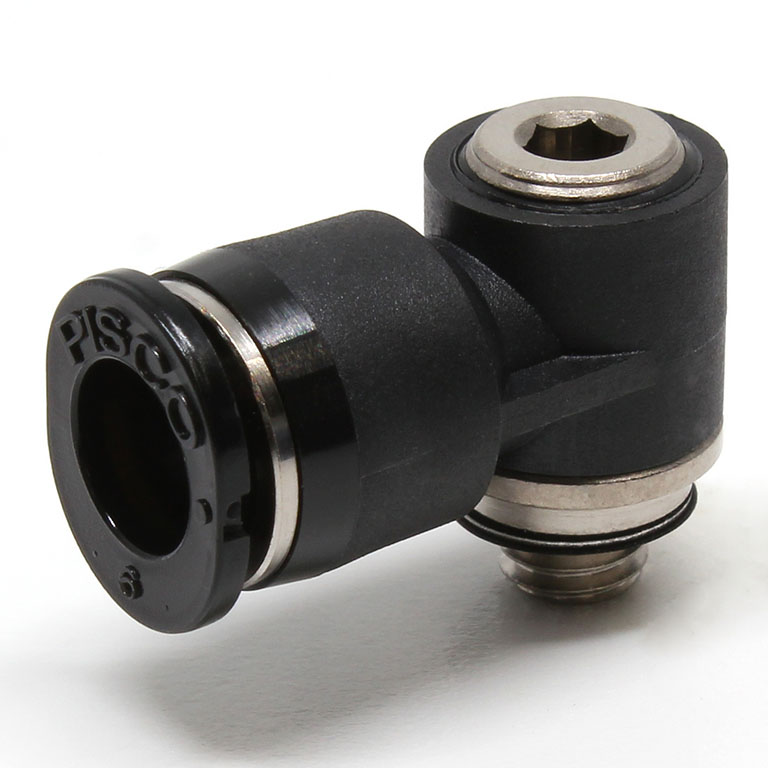

内六角弯头![](../uploadfile/WebEditor/2023511205549293.jpg) |
加长L接头![加长l接头](../uploadfile/WebEditor/2023511205654655.jpg) |
T型歧管![t型歧管](../uploadfile/WebEditor/2023511205827694.jpg) |
三通歧管![三通歧管](../uploadfile/WebEditor/20235112118697.jpg) |

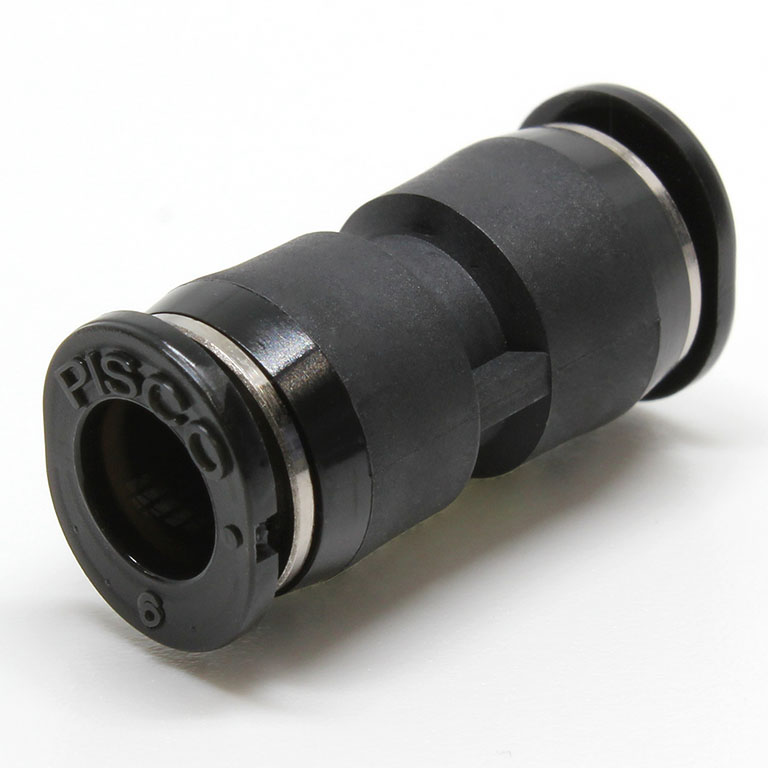

联管直通![联管直通](../uploadfile/WebEditor/20235112122351.jpg) |
异径直通![异径直通](../uploadfile/WebEditor/202351121255420.jpg) |

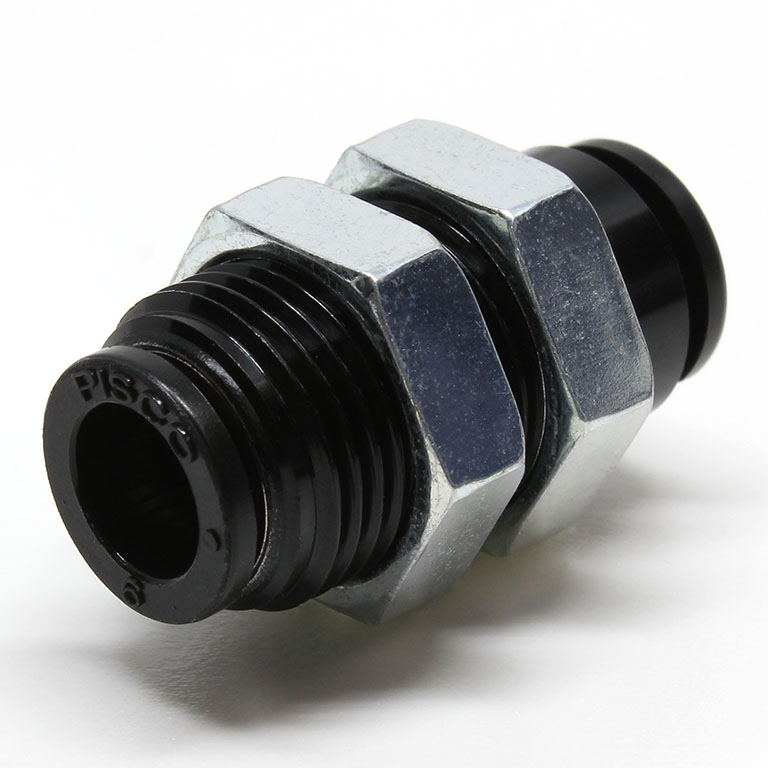

嵌板式直通![嵌板式直通](../uploadfile/WebEditor/202351121338507.jpg) |
联管弯头![联管弯头](../uploadfile/WebEditor/202351121414159.jpg) |

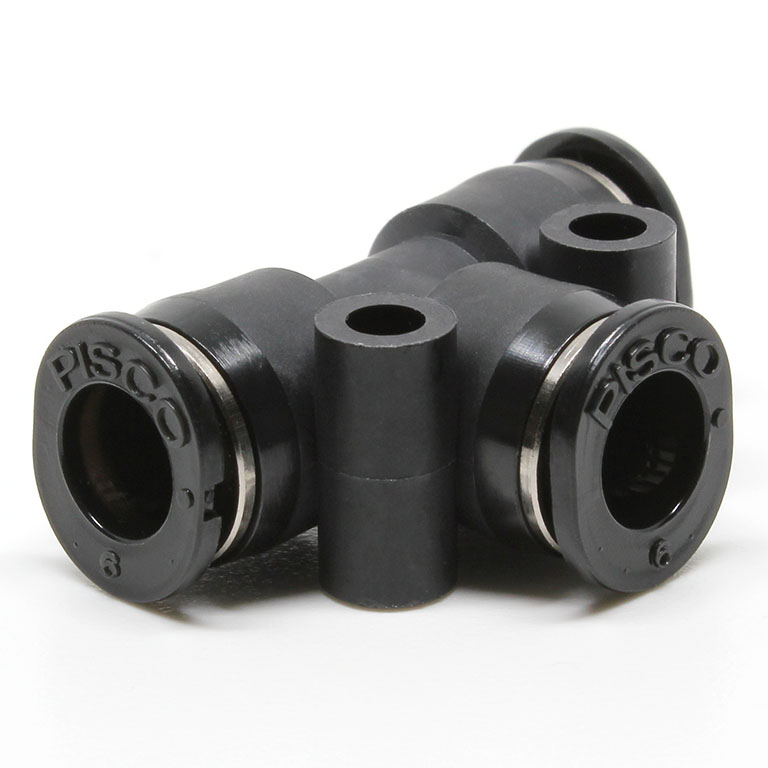

T型三通![t型三通](../uploadfile/WebEditor/202351121635551.jpg) |
异径三通![异径三通](../uploadfile/WebEditor/202351121720718.jpg) |
Y型三通![y型三通](../uploadfile/WebEditor/202351121820557.jpg) |

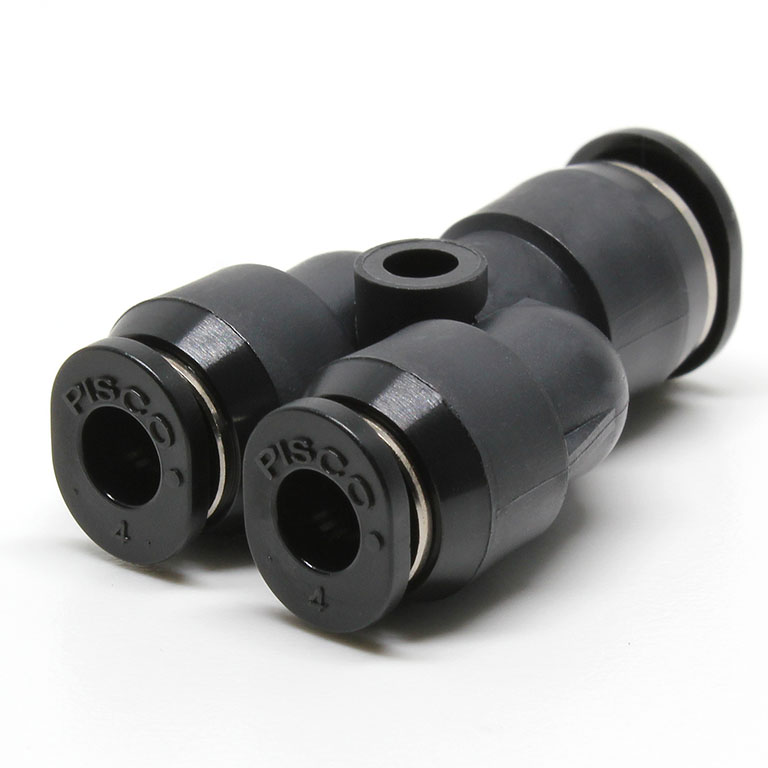

Y型异径![y型异径](../uploadfile/WebEditor/202351121847421.jpg) |

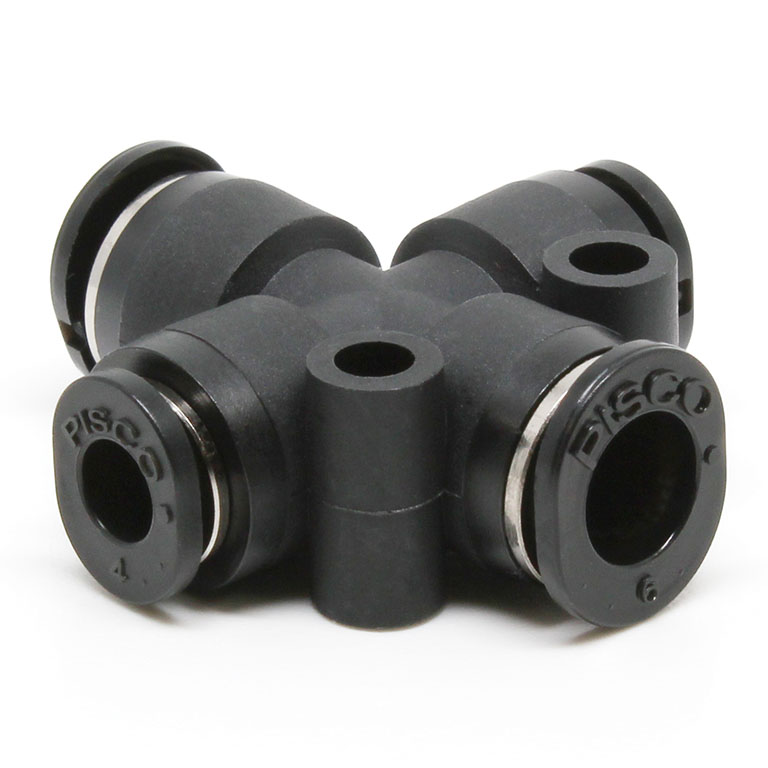

十字![十字](../uploadfile/WebEditor/202351121100383.jpg) |
缩径十字![缩径十字](../uploadfile/WebEditor/202351121100383.jpg) |

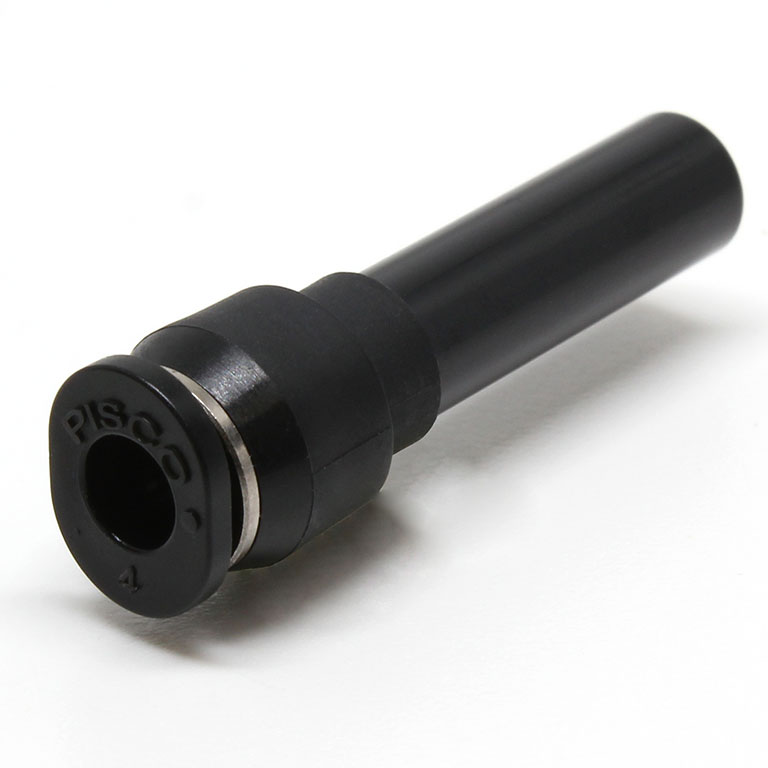

直通适配接头![直通适配接头](../uploadfile/WebEditor/2023522195338548.jpg) |

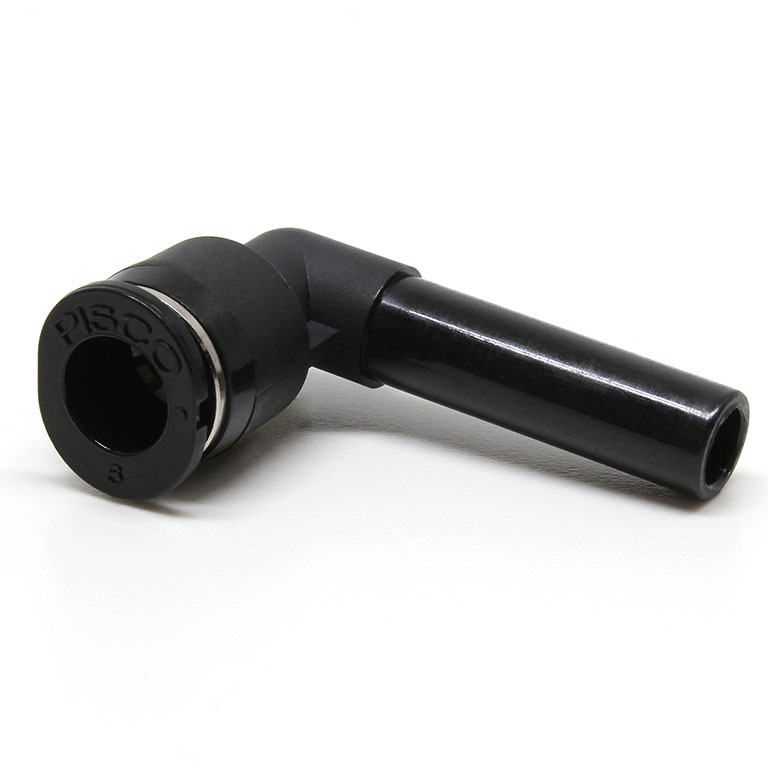

弯头适配接头 |

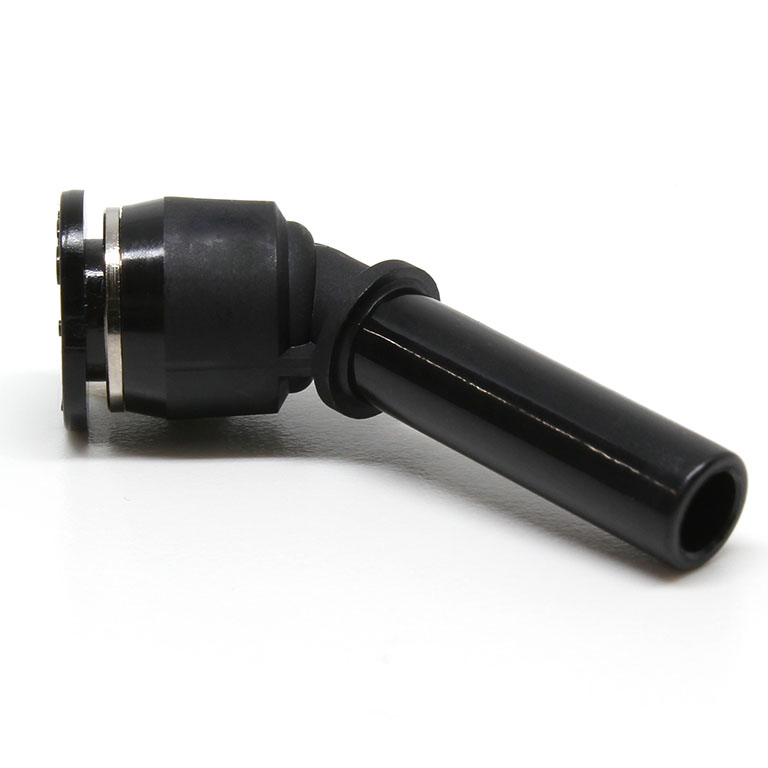

45°适配接头![45°适配接头](../uploadfile/WebEditor/2023522195510979.jpg) |

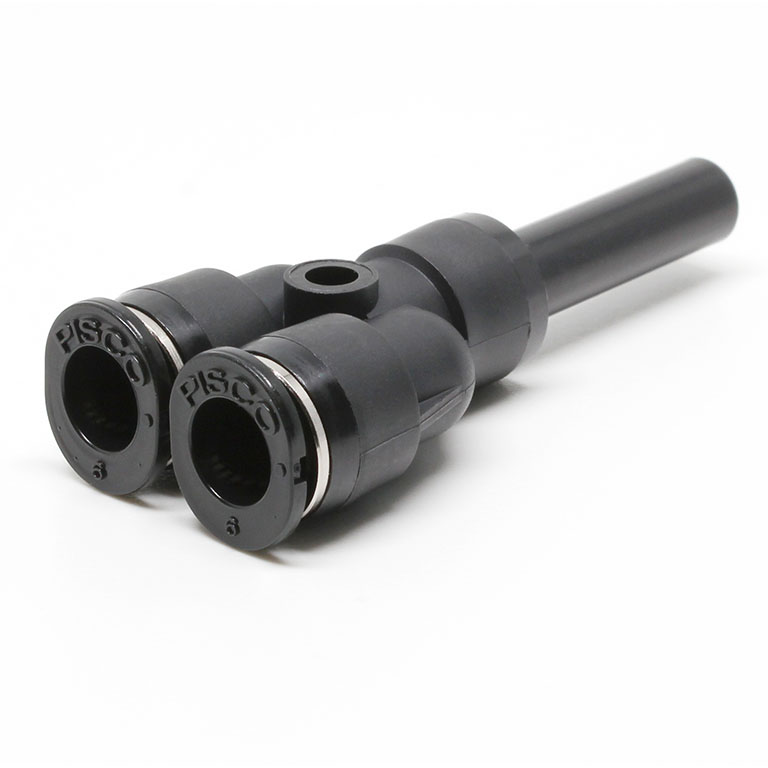

Y型适配接头![y型适配接头](../uploadfile/WebEditor/2023522195611959.jpg) |

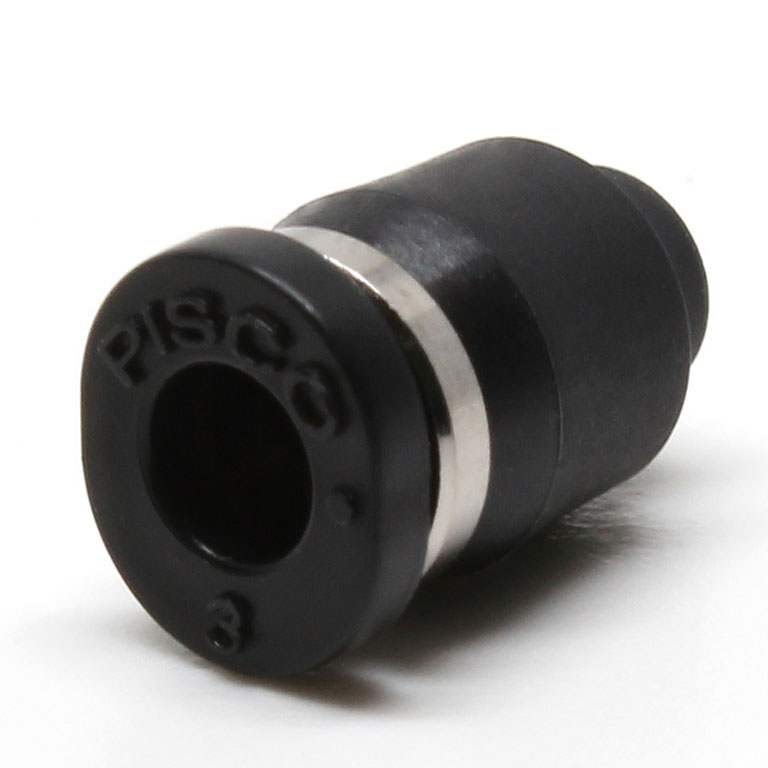

管帽![管帽](../uploadfile/WebEditor/2023522195820908.jpg) |

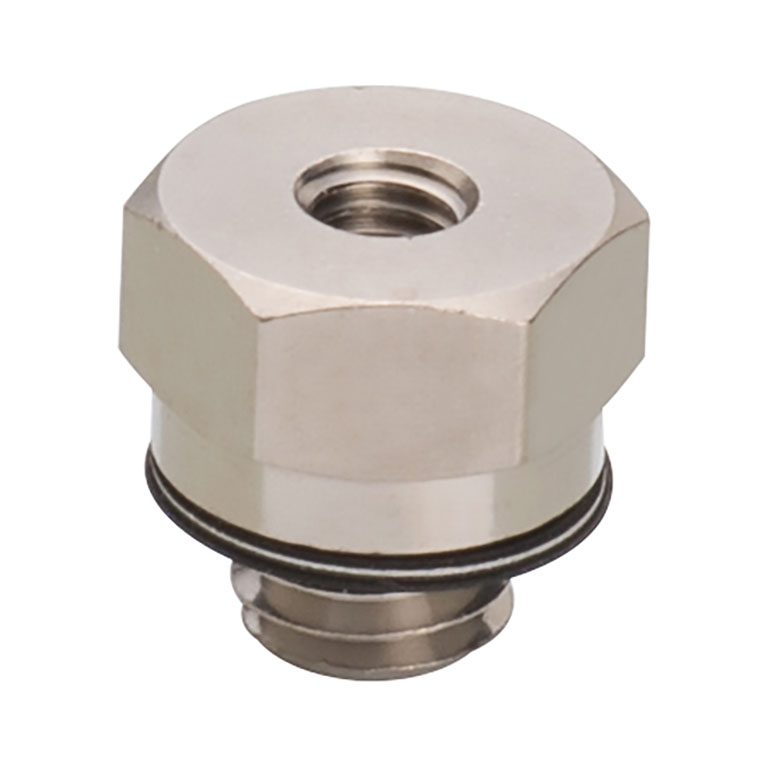

适配接头![适配接头](../uploadfile/WebEditor/2023522195852119.jpg) |

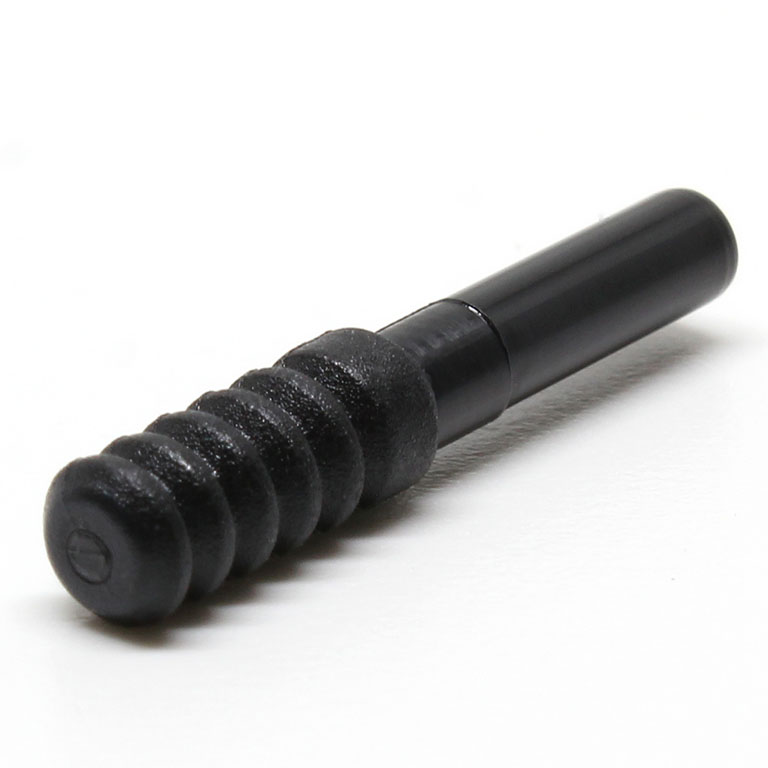

![塞子pp](../uploadfile/WebEditor/2023522195921980.jpg) |
|
|
个别注意事项

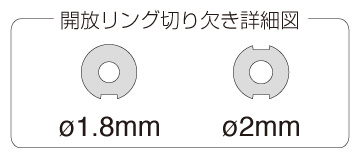

φ1.8mm 和φ2mm 的快速接头在释放环上无管子尺寸的标识。可通过释放环缺口情况分辨φ1.8mm 与φ2mm 产品。![](../uploadfile/WebEditor/202352220334834.jpg)
|
